Kif Tagħmel Ferro Silicon

Ferrosilicon (FESI) huwa liga ta 'ħadid u silikon, li tipikament fiha 15% sa 90% silikon . Huwa prodott f'forn elettriku billi tnaqqas is-silika (Sio₂) bil-karbonju (kokk jew faħam) fil-preżenza tal-ħadid (ġeneralment ruttam tal-ħadid jew tal-ħadid tal-ħadid (ġeneralment ruttam tal-ħadid jew tal-ħadid tal-ħadid) .

Materja prima meħtieġa:

Silika (Sio₂)- ġeneralment kwarz ta 'purità għolja jew ramel (akbar minn jew daqs 98% sio₂) .

Riduttant tal-karbonju- Kokk, faħam, jew faħam tal-kannol .

Sors tal-ħadid- ruttam tal-azzar, minerali tal-ħadid (hematite / manjetite), jew skala tal-mitħna .

Elettrodi- Elettrodi tal-grafita jew tal-karbonju għall-forn tal-ark elettriku .

Flussi (Mhux obbligatorju)- ġir (cao) jew dolomit (mgo) biex taġġusta l-proprjetajiet tal-gagazza .

Proċess ta 'Produzzjoni:

1. Preparazzjoni tal-materja prima

Għaffeġ u aħsel is-silika biex tneħħi l-impuritajiet .

Ħallat silika, karbonju, u ħadid fil-proporzjon meħtieġ (jiddependi fuq grad fesi mixtieq) .

Eżempju: għalFESI75 (75% SI), it-taħlita hija ~ 1 . 8–2.2 partijiet sio₂, 1 parti karbonju, u ħadid għall-bilanċ.

2. Iċċarġjar tal-forn tal-ark elettriku (forn ark mgħaddas, SAF)

It-taħlita hija mdaħħla f'temperatura għolja (1500-2000 grad) forn tal-ark mgħaddas .

L-elettrodi joħolqu ark li jdub il-ħlas waqt li l-karbonju jnaqqas is-silika:

Sio 2+2 C → Si +2 CO ↑ Sio2 +2 C → Si {+2 CO ↑

Is-silikon jinħall fil-ħadid imdewweb biex jifforma ferrosilicon .

3. Formazzjoni tal-gagazza u taptap

Impuritajiet (Al₂o₃, CaO, MGO) jiffurmaw gagazza, li tifflowtja fuq .

Il-fesi mollen (denser) huwa sfruttat mill-qiegħ fis-swaba .

Il-gagazza titneħħa separatament .

4. Casting & Crushing

Molten Ferrosilicon huwa mitfugħ f'forom jew granulat (imtawwal għall-ilma għal daqsijiet fini) .

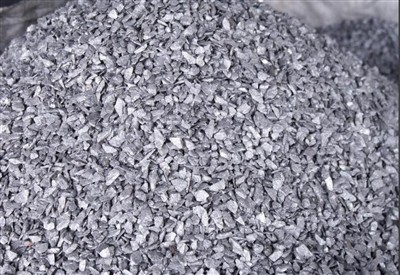

Wara t-tkessiħ, huwa mgħaffeġ u mdaqqas għall-bejgħ .

Parametri ewlenin:

Temperatura:~ 1600–1800 grad għal gradi standard (FESI45 - FESI75) .

Konsum tal-enerġija:~ 8000–9000 kWh / tunnellata ta 'fesi 75.

Irkupru tas-Silikon:~ 85–90% (xi Si jintilef bħala Sio Gas) .
